Aulas 13|14 |28.10.2016
|Nesta aula, teve como fim a recriação em AutoCad de uma planta e cortes da U HOUSE do arquiteto Toyo Ito.
Antes de se abrir em AutoCad transformou-se a imagem em Photoshop de uma maneira que os cortes ficassem alinhados com a planta da casa.
Também, para melhorar a leitura dos desenhos, ajustou-se o contraste.
Para se trabalhar numa escala real, ajustou-se o desenho determinando, por exemplo, através do comando SCALE a largura da banda, isto é, aproximadamente 65 cm.

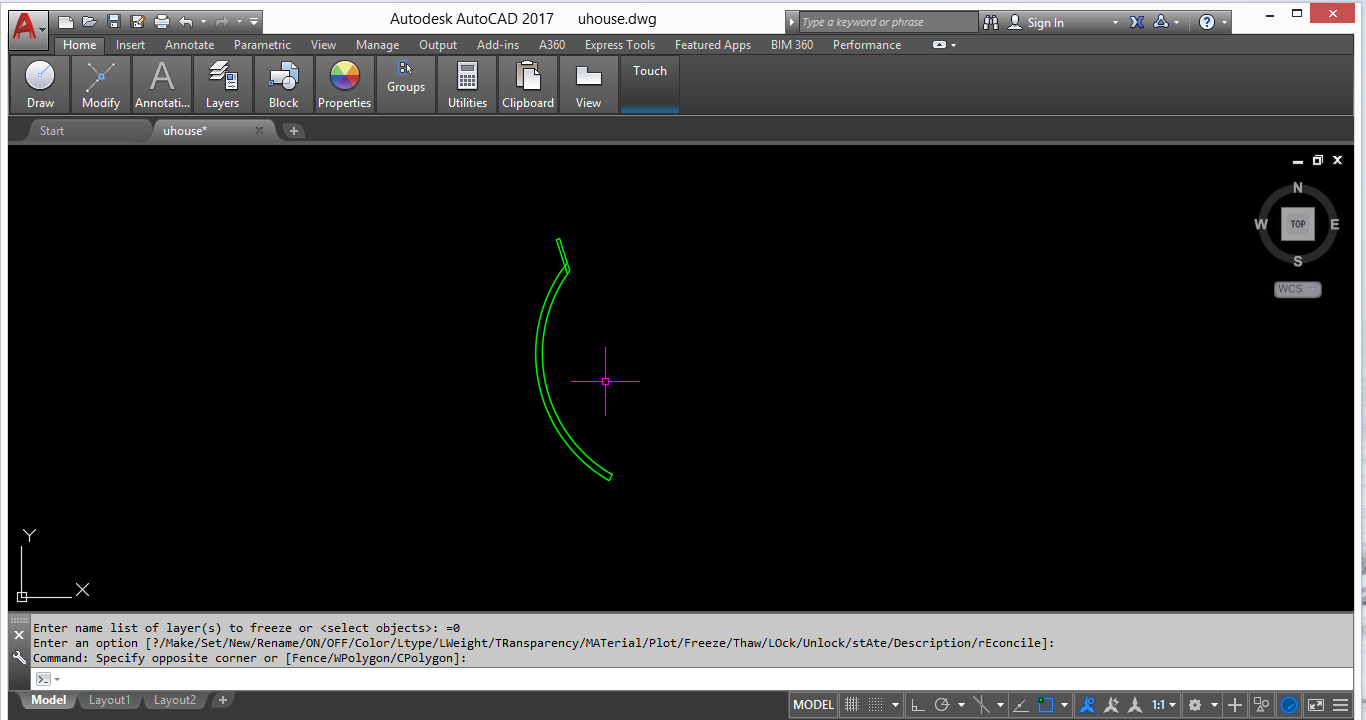

De seguida tomou-se uma parte de uma parede interna para poder visualiza-la em três dimensões, separando-a primeiro do resto do desenho feito através de linhas infinitas.
Através do comando EXTRUDE a partir do contorno da parede pode-se criar um volume que no fundo é um movimento dessa forma no espaço com uma diretriz vertical.
Introdução no desenho de uma peça sanitária retirada da Internet com mais detalhe para se sobrepor à existente no desenho.
